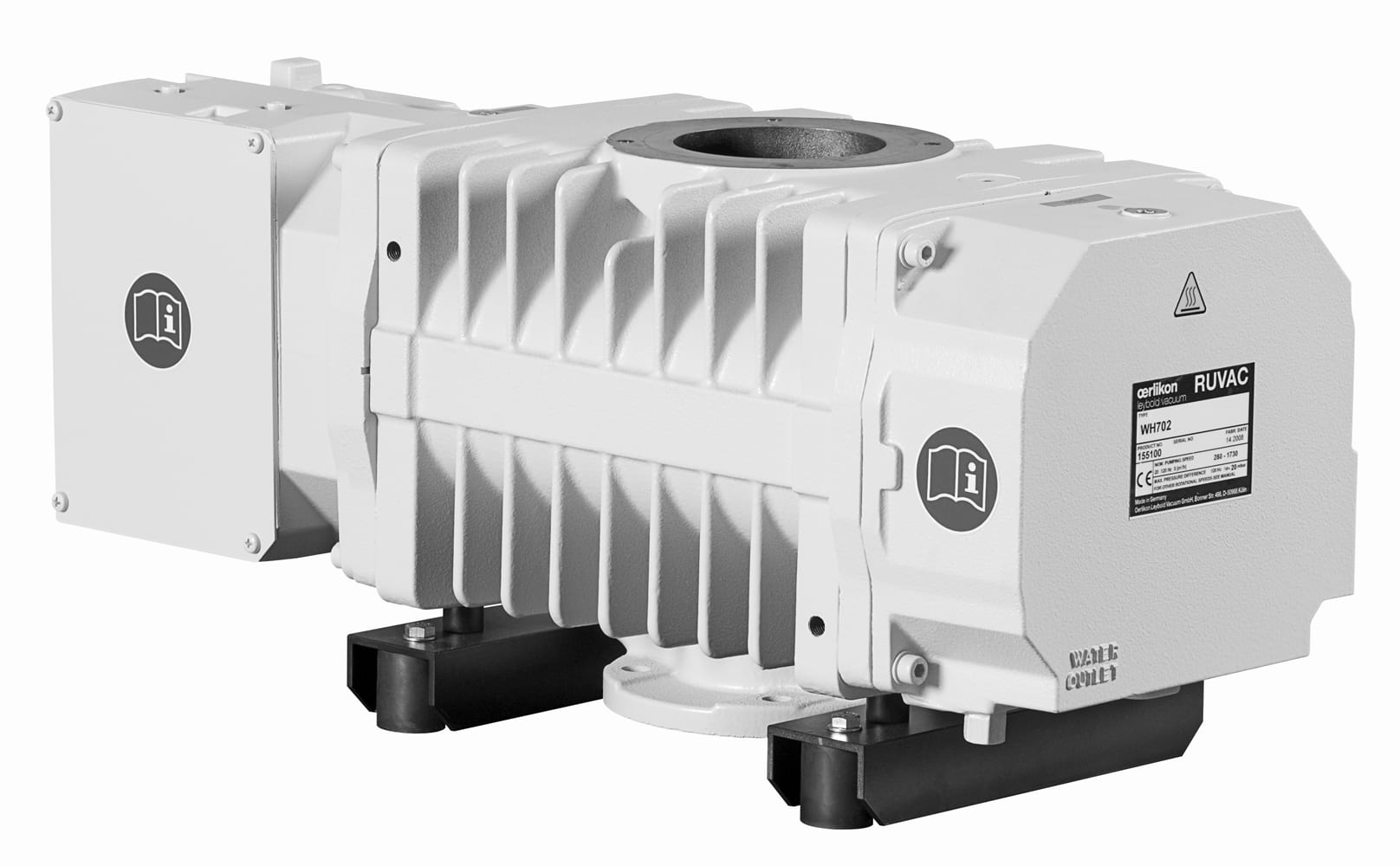

RUVAC WH 700

RUVAC WH 700

Il partner ideale per maggiori prestazioni e produttività…

La RUVAC WH ti aiuterà a rendere il tuo processo molto più affidabile ed economico.

Le pompe UVAC WH Roots raggiungono la massima velocità di pompaggio e le migliori pressioni finali con la massima sicurezza in combinazione con le pompe per vuoto a compressione della linea DRYVAC, SCREWLINE e LEYVAC.

Design e Vantaggi

La linea RUVAC WH include una serie di innovazioni ingegneristiche che assicurano una lunga durata con una minima complessità di manutenzione.

Vantaggi di raffreddamento acqua
Il concetto del motore ermeticamente sigillato, raffreddato ad acqua permette un raffreddamento ottimale con un'efficienza del motore molto elevata. Il raffreddamento ad acqua del motore permette carichi del motore estremamente elevati e allo stesso tempo alta protezione contro i sovraccarichi. Oltre a ridurre i tempi di pumpdown, vengono ridotti anche rumori e emissioni di calore e la pompa è compatibile con la camera bianca. In più, il raffeddamento ad acqua riduce significativamente la temperatura dell'olio, migliorando le proprietà lubrificanti garantendo una lunga durata dei cuscinetti.

Integrazione del sistema, resa semplice
Il design intelligente delle pompe con la loro flangia di scarico ridotta consente la configurazione di diverse combinazioni di pompe senza un telaio di montaggio aggiuntivo. Dato che le pompe sono connesse tra loro solo con un adattatore, sia i costi di investimento che il sistema di footprint vengono ridotti significativamnete.

Ancora più veloce con la linea di bypass
La linea RUVAC WHU è stata sviluppata, ad esempio, per un pumpdown estremamente veloce delle camere di loadlock. L'uso di una linea di bypass brevettata permette un'elevata velocità di pompaggio aggiuntiva a partire dalla pressione atmosferica, riducendo in modo significativo il tempo di pumpdown. Questo è significativamente più veloce rispetto all'utilizzo di un convertitore di frequenza poichè la pompa controlla meccanicamente la velocità di pompaggio alla massima velocità della pompa.

Nessuna tenuta meccanica, la pompa è sigillata ermeticamente
Quindi nessuna tenuta meccanica è necessaria. Questo previene perdite d'olio e aumenta la sicurezza durante il pompaggio di fluidi sensibili.

Il motore assicura una lunga durata
L'integrazione di un impianto di raffreddamento ad acqua in vaso protegge il motore da influenze esterne ed interne.
La temperatura di esercizio inferiore rispetto ai motori raffreddati ad aria in combinazione con la protezioe della bobina integrata garantisce una lunga durata. Quando si utilizza il lubrificante raccomandato, la pompa funzionerà per 4 anni senza necessità di assistenza.

I convertitori di frequenza ottimizzano le performance
Le pompe RUVAC WH offrono la miglior performance grazie al converitore di frequenza appositamente abbinato. Il convertitore di frequenza integrato ottimizza il consumo dell'eneria necessaria e offre la veloctà di pompaggio richiesta per le varianti RUVAC WH 2500 FC, RUVAC WHU 4400 E RUVAC WH 700. In più, protegge la pompa Roots dai sovraccarichi termici, rendendola intrinsecamente più sicura.
L'uso di un convertitore di frequenza permette alla RUVAC WH di supportare la pompa di supporto all'avvio a pressione atmosferica. Aumentando la velocità di rotazione si ottiene una maggiore velocità di pompaggio anche a basse pressioni. Ciò porta a tempi di pumpdown molto brevi e ad un elevato flusso di gas di processo.

Vantaggi

• Aumento della produttività del gas di processo grazie alla velocità di rotazione significativamente migliorata.

• Riduzione dei tempi di pumpdown grazie al funzionamento a partire dalla pressione atmosferica in connessione con una maggiore velocità di pompaggio a pressioni calanti.

• Alta affidabilità di funzionamento grazie all'adeguamento dei paramentri al limite termico della pompa.

• Protezione della pompa in caso di un guasto del raffreddamento dell'acqua attraverso l'elaborazione del segnale di un sensore termico.

• Risparmio di potenza attraverso l'uso di motori ottimizzati a livello operativo.

• Risparmio energetio riducendo la velocità durante il funzionamento in standby.

• Abbinamento flessibile ai requisiti della vostra specifica applicazione sottovuoto.

• Facile integrazione elettrica tramite interfacce digitali e analogiche; sono disponibili opzionalmente industrial bus systems.

Il convertitore di frequenza contribuisce significativamente all'aumento di affidabilità con un rapporto prezzo-performance favorevole.

Flessibilità dell'applicazione
La linea RUVAC WH offre i suoi vantaggi in tutte le applicazioni del vuoto. Eccelle per la sua estrema robustezza e durata, soddisfacendo così i requisiti delle applicazioni industriali. Allo stesso tempo soddisfa i requisiti dei processi solari e di rivestimento in cui sono richesti i più bassi costi del ciclo di vita, la massima disponibilità del sistema e basse emissioni.

I tuoi Benefici:

• Bassi costi di investiment
  aumentando la velocità di pompaggio quando si utilizza un convertitore di frequenza.

• Bassi costi operativi
  grazie all'unità di azione a risparmio energtico in combiazione con un convertitore di frequenza.

• Bassi costi del ciclo di vita
  grazie all'eliminazione della tenuta meccanica: 4 anni senza alcuna manutenzone.

• Massima affidabilità

  • protezione completa della pompa grazie al concetto di motore e al convertitore di frequenza abbinato.

  • sigillatura ermetica dunque adatta per il pompaggio di gas tossici e corrosivi-

• Pumpdown molto veloce
  grazie all'uso della linea di bypass brevettato per i tipi di WHU.

• Eccellente adattamento al processo
  e integrazione di controllo usando un convertitore di frequenza.

• Sistema di Integrazione ottimale
  grazie ad uno spazio di installazione ridotto.

• Condizioni ambientali favorevoli
  grazie alla riduzione significativa del rumore e delle emissioni di calore.
